景观鱼池水处理设计方案
一、设计简要说明
水池过滤，根据水池的容水量来计算的，50立方以下的水池，采用过鱼池小型过滤设备来进行。
大于50立方以上的水池采用以下设计方案来设计，通常过滤池子面积为总面积的10%至8%，拟采用
光催化景观水处 理系统，以达到净化水质及杀菌效果。
二、设计依据
① 《地表水环境质量标准》（GB3838-2002）
② 《城市污水再生利用 景观环境用水水质》（GB/T 18921-2002）
③ 《景观娱乐用水水质标准》（GB12941-91）
④ 根据《景观娱乐用水水质标准》（GB12941-91）要求，经处理后循环水应达到《景观娱乐用水水质标
准》C类要求：
景观娱乐用水水质标准
序号 项目 C类
1 色 不超过25色度单位
2 嗅 无明显异嗅
3 漂浮物 不得含有漂浮的浮膜、油斑和聚集的其他物质
4 透明度(/m) ≥0.5
5 水温(/℃) 不高于近十年当月平均水温4℃
6 pH值 6.5～8.5
7 溶解氧(DO)( mg/L) ≥3
8 生化需氧量(BOD5) ( mg/L) ≤8
9 氨氮( mg/L) ≤0.5
10 非离子氨( mg/L) ≤0.2
11 亚硝酸盐氮( mg/L) ≤1.0
12 总铁( mg/L) ≤1.0
13 总铜( mg/L) ≤0.1
14 总锌( mg/L) ≤1.0
15 总镍( mg/L) ≤0.1
16 总磷(以P计) ( mg/L) ≤0.05
三、处理工艺
采用溢流生化过滤＋紫外线杀菌系统，水泵循环系统。可达到净化水质及改善溶解氧的效果，满足《 景观
娱乐用水水质标准》要求。
流程说明：未经处理的鱼池水通过循环水泵的吸力作用进入过滤系统，树叶等大件的杂物流进过滤池的沉淀
仓里，防止堵塞水泵及处理设备；鱼池水经过第一格沉淀仓后通过直接溢流经过 过滤毛刷 生化棉超级细菌
屋等过滤器材，该生化过滤系统把水中细小的悬浮物、鱼排泄物及残余饲料去直接进入到该系统，池水得到
初步净化；经过该套过滤系统的过滤作用后鱼池水进入紫外线杀菌系统处理器，通过紫外线光作用杀灭水中
的细菌和藻类，紫外线产生的强烈紫外线光还可以分解细菌及藻类残体，彻底清除水中的有机污染物质，使
水变得清澈透明；经过杀菌处理后的水流回鱼池，完成水的循环处理。
四、参考工程方案
一般情况下，过滤系统池子放置于鱼池旁绿化带上（或者放置于比较隐蔽的地方，但不能离鱼池太远，如果
确实太远的情况下，需要增加循环泵的功率），设备安装的的水泵把鱼池水抽入水处理系统进行处理，过滤
装置位在平台下面，不景响整 体园林景观的观赏。过滤池处理系统放置于原出水柱后的绿化带上，在出水柱
地下找出已有出 水管，把出水管接入鱼池景观水处理系统，利用潜水泵循环水处理系统进行处理，经水处理
系统处理后流入 鱼池中。
五、设备作用原理
生化过滤反应原理为：鱼池过滤毛刷在生他仓里可以产生大量繁殖销化细菌，毛刷在有效区域内能立体全方位
均匀舒展满布，使气、水、生物膜得到充分混渗接触，交换，生物膜不仅能均匀地着床在每一根曲丝条上，使
用的波纹曲丝所以能保持着让EM菌更好的着床的保持良好的活性和空隙可变性，而且能在运行过程中获得愈来
愈大的比表面积，又能进行良好的新陈代谢，毛刷的毛量属中密度，疏水性能好,可较大面积吸附水中悬浮物,
并催生消硝化菌的生长,吞食有害细菌,从而达到生物和物理过滤的效果.从而起到净化水质的作用。
六、参考设备功能
1： 杀菌功能：可以迅速杀灭、分解水系统中滋生的各类有害微生物、细菌、病毒等，一次性通过对细菌总数
的杀灭率应达90%以上。
2： 灭藻功能：可以杀灭、分解水系统中滋生的各种藻类及有机物。对浊度的下降率应在85%以上，全面改善水
生系统的生态功能。
3： 该设备清洁及维修方便，只需定期清洗滤芯即可。
4： 全自动运行功能：可根据运行时间设置系统开关机时间，系统全自动运行，无需人工看守，并具有手动控
制及自动控制等功能。
七、处理效果
⑴ 水质须有明显改善，藻类及其他生物不会迅速生长，水质将长期处于清澈状态；
⑵ 光催化水处理设备应杀灭鱼池中的有害细菌及病毒，降低观赏鱼患病风险；
⑶ 减少处理成本，使用该设备后水体不用投放其它任何药物，无二次污染。

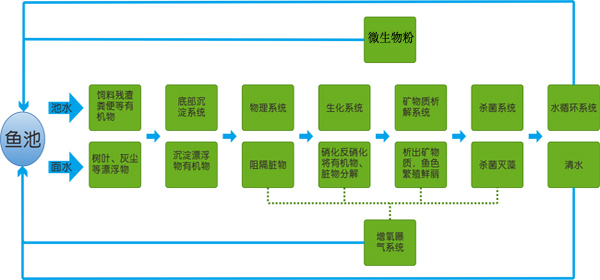

鱼池过滤原理系统图：
